Ｃ軸キャリア交換

 そろそろC軸のバッテリー交換の時期。

C軸のキャリアも交換しないで３年目に入る。

消耗してるかしてないか？見た目では解からない。

最初の交換は４年目だからまだ平気かもしれないが

前回C軸のバッテリー交換した頃交換したので交換時期なのかと。

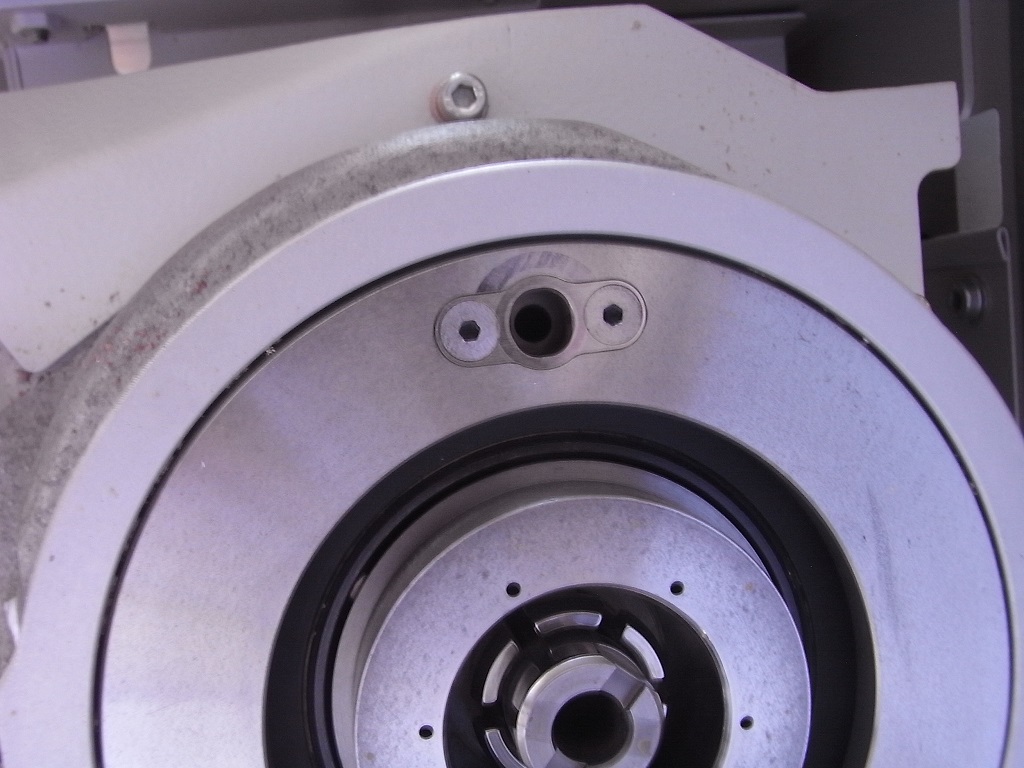

撮影して拡大してみると角が

摩耗で変形している感じが

わかる。

Ｍ５のネジつけて交換作業開始。

ネジしめていくとＣ軸キャリアの部品が出てくる。

均等に締めこんでいくと

外れる。

外したらウエスで清掃

新品取付て完了。

いつから壊れたか解からない。修理の続き

 HOMAGさんに修理に来てもらって、調べてもらったところ、原点ピンが原因みたいだ。

原点ピンの樹脂の部分の

材料が当たる部分の摩耗による位置のズレ

たしかに一番使う手前の原点ピン触ると平らな部分がある。

この摩耗している部分がシリンダーが上下することで位置が

ズレて、材料載せるたびに加工の位置がずれる。

上の六角を緩めると樹脂の部分が回るので摩耗してない部分に

部材があたるところにもっていって

六角を締めなおせば良いらしい。

（摩耗してない部分があれば部品交換しなくてもイイらしい）

あと、微調整してもらって修理完了。

わざわざ来てもらったのに、１時間ぐらいで

修理終わってしまった。

他の原点ピンも摩耗の状態を確認してみよう。

サポートバーのシリンダーの部分からエア漏れ

 上の画像の部分からエアーがだいぶ前から漏れていた。1か月前に注文したつもりだったが

注文し忘れてたのを再度注文したのが届いたので交換します。

ついでに、注文したＣ軸用バッテリーの値段が前回頼んだ時の倍以上の値段になっていた！

10mmレンチで簡単にシリンダーからは外れるがバルブとエアーのホースが外れにくい。

外したバルブを分解してみる。

中のオーリング取り替えたら治るような気もする。

漏れている箇所４か所交換する。

サポートバーが出てくるスピードを上の画像の矢印部分を

マイナスドライバーで回して調整できるみたいだ。

交換調整するだけで

治った。

いつから壊れたか解からない。

 「なんか取手加工した位置がズレてんだけど？」と言われた。

左右対称の扉で、取手の加工だけ最後に加工。

データをチェックしてみると、間違いが見当たらないので置いたときに原点ピンから少し放して置いて加工したか？と思ってたが、同じ加工で長さは違う１組加工したのでもう１組を調べるとこちらも位置がズレいるので、単純ミスではないらしい。

いらない材料載せてルーター加工してみる。

• X軸が動いてＹ方向に加工がおかしい。

加工のスタート地点は指定寸法通りに近いが、終了地点は１mmぐらい違う。

上の図で説明　緑の線が本来の加工ライン

実際、加工されたラインが赤の線。この誤差が１ｍｍぐらい。

繰り返し動かしてみると誤差が１～２ｍｍぐらい

スタート地点も0.5ｍｍぐらいズレる。

ノコで切削してみても同様。

• Ｙ軸が動いてＸ方向に加工も調べてみる。

こっちはメジャーで測ってみる分には狂いがないみたいに、加工される。

これを調べているうちに終業時間がきたので翌日

HOMAGさんに電話することに。

翌日、もう一度試しに加工してみると

こんどは上の図のように平行に１ｍｍ～２ｍｍズレる

吸着パットを解除して

再びセット加工ごとに

加工位置が変わる。

『割り付け画面』で説明すると

原点ピン５番が一番ズレる。

原点ピン１番は原点ピン５番よりまし。

HOMAGさんに電話する。

どうも、原点ピンが傾いている？のが

一番怪しいらしい。

修理依頼をして、来てもらうしかないがスケジュールの関係で

1週間近くはまともに動かない状況になりそう。

続く。
