アンモニアで燻蒸

ビニールで密閉して製作した家具とアンモニアが入ったバケツを中に入れてます。

1週間ぐらいで、ユーカリの化粧合板がアンモニアと反応して画像左側が右側のような状態になります。ベニヤだと反応が遅いのか、大きく覆っていると反応が遅いのかは解らない？。


デスク

 ちょっとジョイントが変な感じ？なデスク。

ＷＯＯＤＷＯＰ　Ｆｏｒｕｍがしばらく閲覧できないと思ったら、

新しく

HOMAG Software Forumって変わっていた。

https://forum.homag.com/forum/

ＵＲＬも変わっていた。

何処も触ってない

プリントスクリーンではなく、画面を撮った

なにも、ＷＯＯＤＷＯＰの入力以外は触ってないハズなのに

画面右下側に見たことない表示がでてきた。

この位置からズレないので重なっている部分の入力ができない。

 キーボード　マウスに反応しない。

プリントスクリーンの画面

プリントスクリーンで画面保存した画面にも記録されない。

どうもモニターのメニュー画面が表示されている感じ？

（本当は何の表示か？解らないが）

どうして表示されているか？解らない。

操作盤を開けてモニター付近を調べようと思ったが

終業時間に近かったので

電源落としてみることにした。

翌日の起動で消えていた。

特に変わったことをしていないんだが。。。

水平ルーター問題

水平ルーターの加工の深さがおかしい？

少し前からちょっと深めに彫れてる気がしてたのだが

ここ何日かで気になってくるほどに。

とくに長物　幅広に加工すると基準点から遠い面に

加工した深さが指定した深さより１～２ｍｍ深い。

外周加工を行ってから
500X250ぐらいの大きさでも、このぐらい誤差がでる。

外周加工をしないで加工すると
右側の面以外はバラバラの誤差

３つある、どの水平ツールを使っても、同じ結果。

調整？修理？に来てもらわないと。



エアコン問題 最終

エアコン問題　３回目

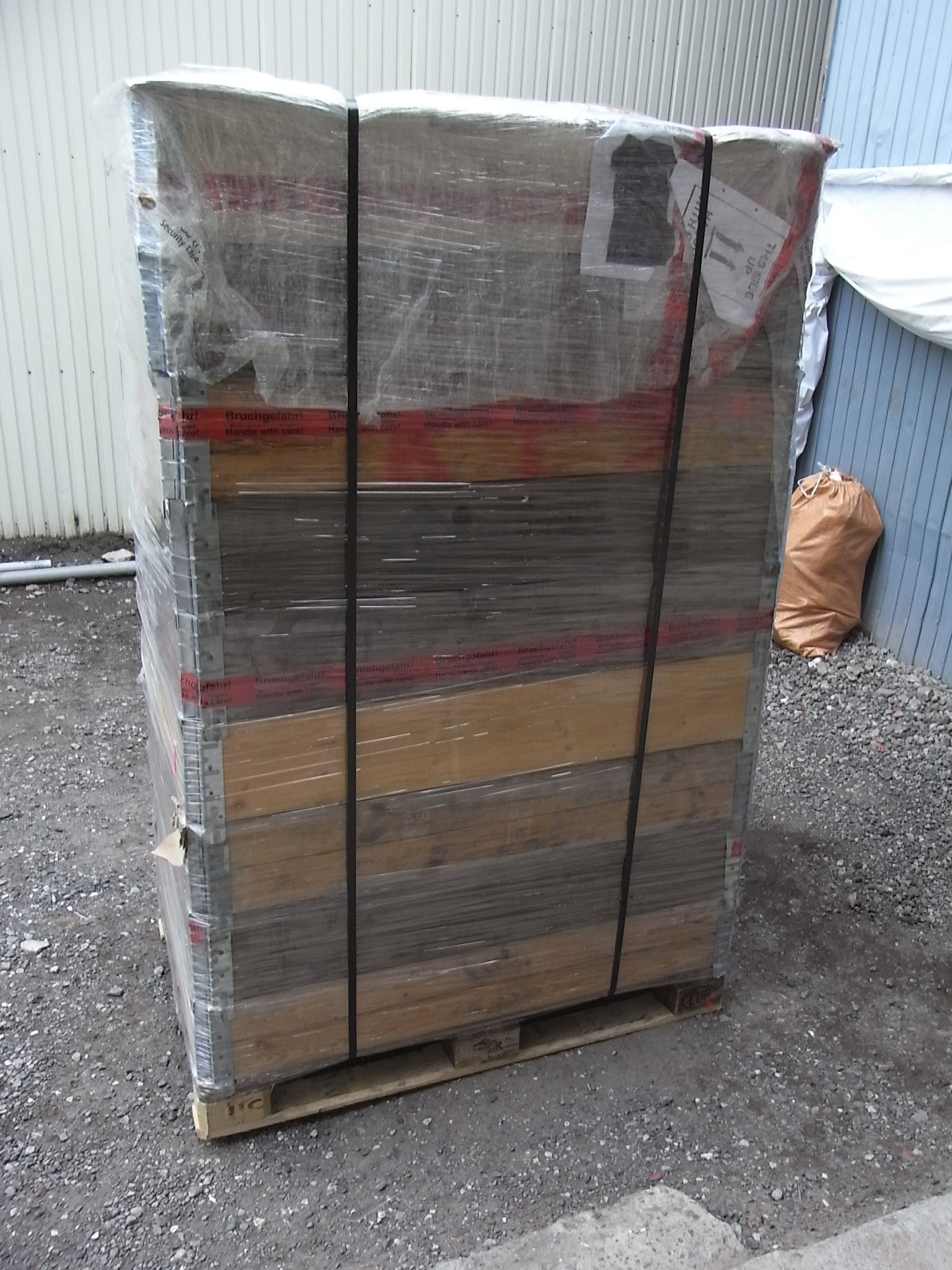

今度は木枠梱包で≒３７５ｋの重量で

送られてきました。運送屋さんのトラックからフォークリフトで

降ろした時、トラックが少し浮き上がったほどの重さ。

外の木枠とエアコンが入った箱の間の空間は

パレット　段ボール　緩衝材がぎっちり隙間なく入ってました。

 固定金物が固い！イマイチ力が入れずらいが

前回もやって２回目なので割とすんなり

取付完了。

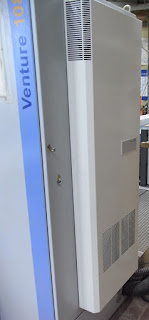

色が現行モデルになった！

神経質だと色が違うとクレームいれるのか？

外したエアコンもしばらく取って置くことにした。

ピポットヒンジ

１０月更新するの忘れた。

説明書に『鋳造品、手加工品につき表示寸法と異なる場合があります。』

と確かにかいてあるが、

ＣＡＤからの寸法で加工したところ、扉が戸当りに当たって閉まらない。

パット見では原因が解らない。

ダウンロードしたＣＡＤ図
縦枠につく金物の長さが７６。

付属していた取説には、７５．５。

実際に測ると、７４．５。

ＣＡＤ図と実寸では１．５の差。

建具と戸当たりの隙間が２ｍｍの設定なので

これだと0.5しか隙間がないことになるので、組付けの誤差も考慮すれば、

ほぼ隙間0ってことか？

この差で開かないのか？

ここは関係なく、建具とヒンジの軸の距離だと、思うのだが、

ＣＡＤ図も金物実測もあまり変わらない？

どこを基準にして加工すれば良かったのか解らない。

結局、実物測るしかないのか？だとすると金物の現物がないと加工できないこと

になってしまう。



扉

エアコンがまた届いたが、今度は内部が少し曲がっているのが届いた。

結果、また後日完品送られてくることになり、

２回目に届いたエアコンはそのまま

ホマッグさんに送り返した。また２～３週間後に３回目が

送られてくることだろう。

この扉の開け閉めにくくないのか？

設計図通りなのだが。

　　　　　　　　　　　　　　　手掛けがないんです。

　　　　　　　　　　　　　　　数年に１回こういう扉デザインした物件あたるな。



フレックス５の０度位置

角度の位置を０度から指定した角度に動いている時に、止めたら

エラーメッセージが出て止まった。

刃物の角度が中途半端な位置のまま。

ここで、リセット掛けてスタートボタン押したら

動いたかもしれないが

　　　　　　　　　　　　　　　　　　　　

　　　　　　　　何を思ったのかMDIモードでフレックス５の

基本位置に移動させれば勝手に０度位置に直るかと思って、

移動させてみたが、直らない。画面を見ないで

スタートボタン２度押ししても直らない。

スタートボタン２度押しすると今の位置で０度に設定されるの忘れてた。

（画面に説明が出てた）

こうなると、手動で０度に直さないといけない。

のこ刃が付いているとネジが回し難いので外す。

手動のネジが回らない。

ブレーキが掛かっている感じ。

この作業２回目なのでなにか違う？かと思って

ホマッグさんに電話

遠隔操作してもらうが原因がすぐにわからず。

調べてもらった結果

MDIのフレックス５の基本位置がズレていたため

ネジが回らなかった。

もう１度基本位置への操作したところ

ネジが回るようになって無事修正完了。

何故？基本位置に一発で移動しなかったのは不明。

　　　　　　　　　　　



技術パラメータ

久々に、コメントに質問があったので

解説。

１．２回WOODWOP５の時やった以来なので

うろ覚えなので、間違っているかもしれません。

まずは、【輪郭】で加工線描きます。

【分割】を使って線を分割します。

画像下の場合は1:1を　1:2~1:3で分割

直線の途中途中を速度変化させる場合は【分割】は必要ないかも。

 画像上　参照　ココからココまでの間のみ、送り速度を変えます。

普通のルーター加工指示します。

画像上の場合　1:0~1:3で加工

送り速度は　５です。

技術パラメータで変更します。変更したい部分を指定します。

画像の場合は　1:1~1:2の箇所。

パラメータの種類のところで、Ｆ新規を選ぶ　数値で送り速度２を入力　場所を始点を選択

これで、ココからの箇所から送り速度が５から２に変化します。パラメータを追加して

種類のところにＦ新規　数値を５　場所を終了点を入力すると、ココまでのところから

送り速度が５になります。

これで、途中で送り速度が変わるデータができたことになるはず。

距離の所に、数値を入力すると　例えば５入力すると　指定した場所から更に５まで送り速度が変化する。

シュミレーションで確認するか？試し材で加工して　試してみてください。

エアコン問題

 ドイツから成田から直送で届いたが、梱包を解くと上部の排気口あたりが大きく凹んでいた。

どこかで、ぶつけたらしい。

箱がつぶれている。箱に穴が開いている部分はテープが貼ってある。

凹んでいる。

細かいこと言えば色がベンチャー１０８と違う！

それは、良しとして

さすがに、高額だし、まあいいというレベルではないので、

電話して

要交換になった。

電源が入りずらい。のが原因か？

メインスイッチが入りにくい時がたまにある。

いつまで経っても、起動しない。

なので、メインスイッチを入れ直す。

今回に限ってなかなか起動しない。

３回～４回繰り返しメインスイッチを入れ直したら起動したが、

下の画像のような、エラー満載で操作電源が入らない状態になった。

 　　　　　　　　　　　ＨＯＭＡＧさんに電話で見てもらったところ

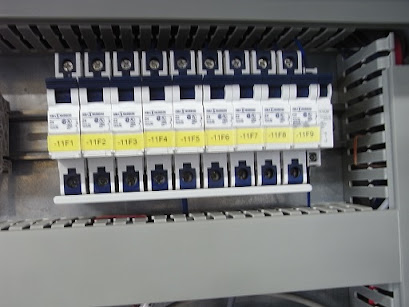

まずは、ヒューズの点検（画像①の部分）どこか？落ちてないか？調べる。

下に下がっていればヒューズが落ちている。

Ｆ番号から始まるのがヒューズ関係らしい。

落ちてなかった。

次は２６Ａ１（画像②の部分）を調べる。

信号がきちんと伝わっているか？わかるらしい。

ココの画像を撮ってメールでＨＯＭＡＧさんに送る。

結果

「こんなに一変に壊れるとは考えにくいので、１度電源落として再起動してみて下さい。

ダメなら、また連絡ください。」とのこと。

電源落として、ブレーカーも切ってしばらくほっといて

電源入れたら元に戻りました。

水平ドリル加工の走行モードし忘れ

2か所穴開けようとしてモード変えるのすっかり忘れて

移動した時に刃先があたり



刃先が引きずったあとが付いた。

再開

コロナの影響で暇だったが、普通に戻りつつあります。忙しいというほどではないが。

途中で止まった物件も組み立て。

結局、暇つぶしに作っていたベンチャー１０８用マニュアルが完成せず。

あれもこれもと書いてたら、終わらせ方が解らない状態に

なった。初心者向けのつもりだったがそうでもないかも？。

修正とかも加えたいし。

エアコン

帰り際にまたエラー。

次の日の朝エアコンの外のカバーを外して

掃除してから電源いれる。

エラー消えてる。どのタイミングでホマッグさん呼ぶか？

これから、暑くなるので。

前回エラーが出た時にホマッグさんにメールした時の返事。

『エアコン故障エラーはエアコンにはエラー接点があり、この接点が切れたらエアコンエラーとなってしまいます。

エアコンの空気循環が悪くなるとエラーが出たり、フィン部にゴミがたまっても、空気を冷やすことできずにエラーになったりします。』

接点不良な感じはする。エアコンが作動しないと他の内部の機械壊れそう。

エアコンユニット取り換え？になるか。

追記

エラー画面が出る頻度が上がった。

これは

取り換えの可能性大！

ホマッグさんの返答待ち。

追記２

いろいろ試してみたが

交換になりそう。一部壊れているだけみたいだが、修理不能

eBAYに同型のエアコンが出ていた。

　　　　　　　　EUR 1,790.00

　　　　　　　　　　　　　　　　+送料100.00ユーロ　　　　　　　　　　　　　　　　高い。ここからいくらプラスなのか？あまりにも高いので、後ろ開けたまま扇風機で送風して使用しているところもあるらしい。部品番号が４からはじまっているので、現地調達の物でもいいのかもしれないが、後ろ開けて作業するのは他が壊れそうで怖い。
エアコンを注文するにしても、８月中にドイツから届くかどうかこのご時世で不明。他が壊れないようにだましだましで使用するしかないか。
追記３社長のＧＯサインが出たので、エアコン発注しました。見積書で見ると高い。この値段だと、発注ためらうのも納得。取り付けは自分でも出来るらしいので、部品代のみ。

コロナの影響で暇なので

６月はコロナの影響で会社にお昼の弁当食べに行ってるだけぐらい、暇になりました。

何もしないで、ボーとしてるわけにもいかないので、以前つくったベンチャー３のサイトの

ベンチャー１０８版でも作ってみるかとはじめてみました。いつのまにか以前のグーグルサイトに比べて新しくなったサイトは容量自失無制限になっていた。その代わり、できることが減ったので見栄えが単調な感じ。前のサイトが見栄えがするのか？と言われれば疑問。

他には、プレビューがＰＣ、タブレット端末、スマホ３種類に増えてた。

一応、ＣＮＣを触ったことがないような初心者の人を対象のつもりで読めば操作できるように、作り始めたのだが、なかなか均一に解説するのが難しい。はじめ書き始めた項目と約１か月過ぎた項目に差があるように思う。

WOODWOPのヘルプのような均一感がある解説にならない。

サイトのページ参考１

サイトのページ参考２

サイトのページ参考3

会社のあまり使われてないタブレットで見るとまあまあいい感じなので

タブレットを横に置いてベンチャー１０８を操作できるかな～

なんておもうのだが、何故か？つけたし公開するたびに

アドレスが変わるのか表示されなくなった。

公開してみたり、停止してみたり、更新して公開してみたりの繰り返しやってるのがいけないのか？

自前のiPoneは普通にずっと表示されているのに？

かなりの項目を作ったがまだ完成には程遠い。普段何気なく使っている機能も文章で解説するのが難しかったりする。１項目で来たと思ったら、

この解説も付け加えようとかにもなる。

まともに全部解説すると本物のマニュアルと同じくらいの量になるかも

しれないが、それは避けたいので、

どこは、解説を省くかも悩む。

このサイト見ながら動かしたら何とか基本的なことはできました。

ぐらいの内容にはしたい。

このサイトが満足する程度に完成するまで

会社が暇ってこともないだろうから、

程よいところで終わらせたいというのもある。

完成させたところで自己満足で終わりそう。

良い復習にはなっているが、新しい発見もちらほらあったし。

このサイトみたい人の需要はどのくらいなもんですかね？

長期使わない時は主軸からツール外しとく？

「普通に動かしたら、途中で止まった」と言われたので見に行ってみると

ツールチェンジャーで止まっている。

主軸に付いていたツールがツールチェンジャーに格納途中で止まったようだ。

診断画面には色々エラーが出ているが（画面記録するの忘れた）

いつも通り主軸からツールを手動で外す必要があるよーだ。

エラー画面を記録するの忘れたのでエラーログ画面

ＭＤＩモードににして、機械本体押してメインスピンドル部を

ツールチェンジャーから、外して

Ｚ軸を手動で上にあげる。

ＭＤＩモードに戻して、機械本体押して、メインスピンドル部を

安全マット側に移動

機械本体に載っていた部材を吸着解除して

ようやく

主軸からツールを外せるようになった。

いつも通りに

ＭＤＩモードで主軸からツールを外す作業を始めるが

５０分ぐらいやっても外れてくれない。

いつもなら数回繰り返すぐらいで、外れるのに。

ツールの横からゴムハンマーで軽く叩いても

外れない。

別の原因で外れないか？という気にもなって

ＨＯＭＡＧさんに電話し相談

遠隔操作で見てもらっても特に別の問題無

いつものやり方で外す以外方法はないらしい。

「もう少し強めにゴムハンマーでたたいてみて下さい」

叩きの強弱のサジ加減は何ともいえないが

遠隔操作で開放しっぱなししてもらって

その間にゴムハンマーで少し強めに叩いたらようやく

外れた。

外れた面が薄っすら錆で赤なっていた。

「外れました。ありがとうございました」と言ってＨＯＭＡＧさんの電話を

切ったんだが、、。

外れない理由は

ツールに錆が出ているか、ゴミがはさまっているか

の２択で

きっちり主軸にはまってないのが原因

コロナの影響でほとんど先週は可動させず、動かしても

付いてたルーター刃での加工で済む

ぐらい

動かさないのと梅雨時期の湿気で

今回のエラーにつながったのか。

主軸からツールが外れているのに診断には

まだ主軸にツールが付いていることに、なっていた。

一度切ってしまったＨＯＭＡＧさんに

もう一度電話して、聞くと

遠隔操作でツールを外したのが正しく認識されてないんじゃないか？

（ログファイルの３７参照）

とのこと

もう１度ＭＤＩモードで主軸を外す動作をしたら

診断のエラーが消えた。

もう１度礼を言って終了。

これもコロナ被害といってもいいのか？

とりあえず対策としては

長期使用しない場合は主軸からツールを外しておいて、

メンテナンスは普通にこなしとくってことか。

追伸

あくまで、個人的な意見。

ツールホルダーにはまって、主軸とツールが外れる音が

いつもより

大きい場合

外れにくくなる前兆な気がする。

この時点でメンテナンスすれば避けられるのかもしれない。

制作物

ゴミ箱入れ

カウンター

建具

コロナの影響で撮影するものがない。

エアコン掃除

床が濡れている。エアコンのドレンから、出たみたい。

後ろの扉を開けて確認すると

確かにドレンから漏れている。

エアコンの中も水滴が付いている。

結露している。

とりあえず、外のカバーを開けて掃除するぐらいの

解決策はない。ｅパーツでエアコンのパーツ検索してみると

Cooling Unitという項目はあるが

HOMAGの説明書があるだけ。

以前にもやったが、外側についているビスを４つ外して

外側のカバーを外す。

カバー側に配線が２本繋がっているのでコネクターから外すと

外側のカバーが外れる。

かなり、ほこり？が溜まっていた。

掃除まえの状態を撮影するの忘れた！

この辺りのホコリのつもりぐわいがひどかった

上のスポンジ部分は掃除機で吸い取った。

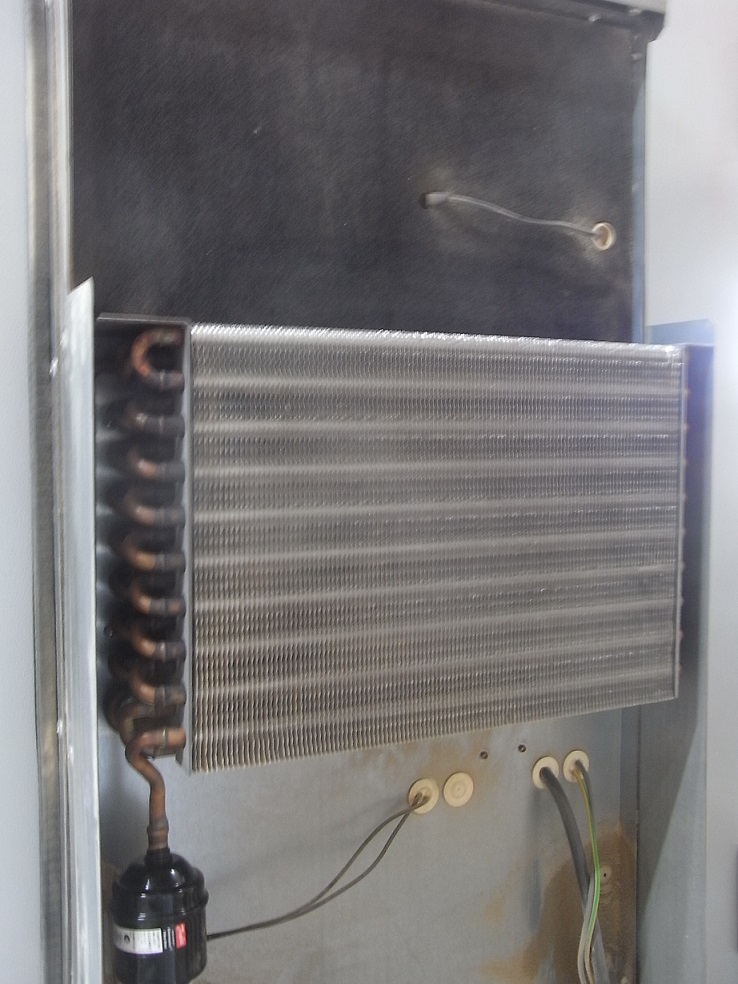

下の冷却フィン？は掃除機を当てながら、遠くから弱めにエアー当てて時間かけて

掃除した。

中のパネル部部に結露のあとがついてたのも、

雑巾でふき取った。

この辺にも、ホコリが溜まっていたので、

掃除機で吸い取った。

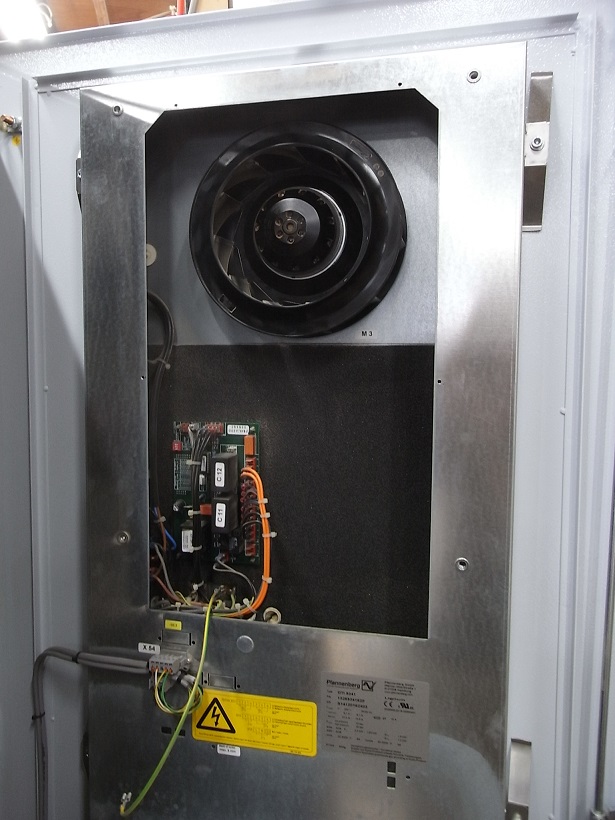

内部もついでに開けて掃除

たいして汚れてなかった。

軽く掃除機で吸い取って終わりにした。

これで、少しはエアコンの調子良くなるか？

ファンは

上が排気

下が吸気

追記

基本的にはメンテナンスフリーのようだが、

エアコンのメーカーのマニュアルを見ると定期的な掃除は必要なようだ。

中の黒いスポンジ？のフィルターも交換できるみたいだが、

国内で入手できるかは不明

https://www.pfannenberg.com/transfer/PXX_PUBLIC/PDG/TDS_PUBLIC/0855053xx/085505358h.pdf

ここにメーカー後ろのエアコンの資料を見ることができる。
