メインスピンドル側の集塵ホース交換

このところ集塵の吸いが弱いと思っていたら、メインスピンドルの所のホースがダメになってた。気が付かないもんです。交換します。

ホースを変える前にＺ軸を下げて伸ばした状態の長さを測ります。≒６５０ｍｍぐらい。

送られてきた集塵のホース

１０Ｍ

外側の網をめくって必要な分切ります。

外側の梱包網を切ると伸びて大変なことになりそう。

ホースの中のスチールが硬くてホースバンドがなかなか

ハマりませんでしたが、交換できました。

吸着こわれる その２

前から調子悪いかったんだが、冬場になると、ボタンを押しても動きが悪い。
ボタンを押しても無反応。
今年は、悪いどころか動かない。ゴムハンマーで軽く叩くと動く。

どこかしら、故障？なのかわからないので、

とりあえず、分解してみる。

分解した所からエアーでゴミ飛ばしてみる。

うえの画像の黄色の部分から大量にゴミが出てくる。

ゴミがでてきたのを　取り除いたら

何故か動くようになった。

少し、動きは悪いが動くようになったので

しばらく、様子見。

他のところも一応バラシて掃除しておいた。

吸着が壊れる

吸着の左半分が、吸いっぱなしになって解除できない。
電源ボタンでオフにすると、少し間をおいて部材が外れる。
なので、ホマッグさんに電話。

電話の会話だけの判断だと、この内部の弁が壊れた？可能性ありと診断された。この部品を送ってもらうことに。下の画像の赤枠部分が吸着パットのフットスイッチに反応しているか？確認しておいてと言われたのだが、電話の後、私用で帰宅したので確認せずこの日は終了。（電話のあとすぐ確認しとけば、以下のやりとりがしなくて済んだ。）

翌日、午前中に部品が届いた。

この日は、逆に吸着パットが左側が全く吸わない状態になった。

吸着のフットスイッチがまったく反応しない。

昨日と、違う症状なので、またホマッグさんに電話。

昨日対応してくれたホマッグさんは出張中だったので

別のホマッグさんが対応してくれた。

遠隔操作で調べてもらって

結果

送られてきた部品ではないところの故障。

吸着のフットスイッチを押すと上の画像の部分がＬＥＤが点灯しっぱなしでもう一回

フットスイッチを押すと消えなければならない。

電話のやりとりの最中ここ触ると点滅して消える。

点滅がありえないらしい。

結果　吸着のフットスイッチからの信号はきているのに、

電磁弁の開閉が動いてないらしい。

電磁弁についている、下の画像のコイルがダメになっているらしい。

コイル 部品番号　4-011-04-0249
15-2-5-A

翌日、部品届いて交換したら、直りました。

３つあるうちの左側が壊れました。

木くずで壊れたんですかね。定期的にあけて掃除したほうが良いか？

９Ｍのテーブル

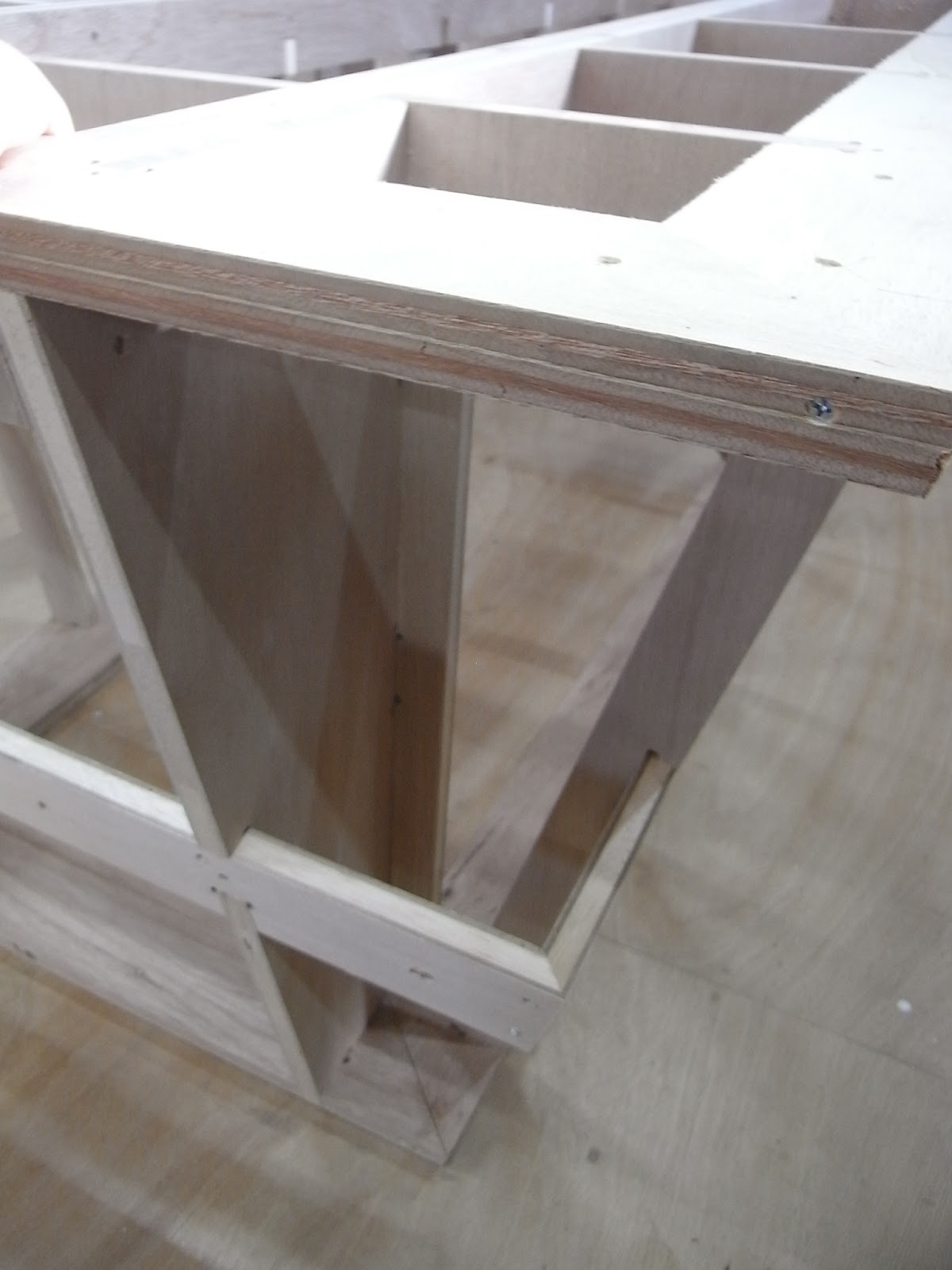

長さ９ｍあるテーブルの腰部分の骨組み

中に人が入れるような作り。

四方転び。斜めの加工が多いので、フレックス５が活躍します。

外側に傾斜のパネルを付けていきます。
