刃物の形 入力 うろ覚え

ずいぶん前に点検に来たＨOMAGさんに教えてもらってたんだが、その時書いたメモ紙が

無くしてしまったので、ヘルプページと試しに作ってもらったデータを元に思い出してみる。

面取りのコーナーやＵ溝のビットを付ける場合、その形をＷＯＯＤＷＯＰに表示したい時に

刃物形を入力、登録します。

Ｕ溝半径６mmの刃

やり方はＷＺ－ＤＢＥのヘルプの１９ページから２２ページに書いてあります。

１度は最初から最後まで一読してみたほうが良いかも？

ツールホルダHSK63Fを１個で加工ごとに刃物付け替えて随時加工している場合は、

不向きな工程だと思う。加工に絶対必要なわけでもないので

ＷＺ－ＤＢＥをいじる工程なので自身のない方は

下記の作業はやらないほうが良い。

 ＷＯＯＤＷＯＰで輪郭を使って刃物の断面形状を描きます。

• 軸の部分（刃がついてない）
• 刃の部分

２つに分けて描きます。

例としてＵ溝半径６ｍｍの刃で以下説明

①刃の部分の輪郭を描く。

断面図として輪郭を描く。

赤枠の部分
［輪郭要素名］に
CUTTING
と入力する。

輪郭要素名が入力出来ない場合は

WOODWOPの

↓

オプション

↓

セットアップ

↓

パラメータの輪郭要素名にチェックを

入れる。

②軸の部分を描く

赤枠の部分
［輪郭要素名］に
NON_CUTTING
と入力する

③保存する。

通常の保存ではなく

［ファイル］

↓

［エクスポート］

↓

［輪郭定義リスト］

で保存する。

保存先

［　MACHINE1　］

↓

［ a1 ］

↓

［ tlg ]

に形式は　.ktr で保存する。

例　T139.ktr

ここまでは　ＷＯＯＤＷＯＰ　

ここから　ＷＺ－ＤＢＥ

Broad castでロックを解除してから

［　ビュー　］

↓

［　セットアップ　］

で

［　モデル　］画面を出す。

画面の［ベースボディ］に

a1

↓

ｔｌｇ

↓

ＧＴｅｍｐｌａｔｅｓ

↓

Ｆｉｎｅ

の中から

4014120100.wrt

を選択。

画面の［ツールの断面］に

ＷＯＯＤＷＯＰで作成した

輪郭定義リストを保存先から選択

（例としてT139.Ktr)

後は通常通りの

刃物データを入力。

［　全般　］

［　データ　］

Ｆ７の確定ボタンをクリック。間違えているとエラー画面がでる。

どこがエラーか分からなければ入力したツールを削除して

最初からやり直す。

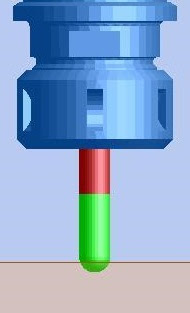

赤い部分が軸

緑の部分が刃の部分で

表示される。
